Ονομασία: | Κουτί PSA γεννήτρια αζώτου | Δυνατότητα αζώτου: | 1 ~ 100Nm3/h |
---|---|---|---|
Αγνότητα αζώτου: | 95%-99.999% | Πίεση αζώτου: | 0.5-0.8Mpa ((αύξηση για υψηλή πίεση) |
Σημείο δροσιάς αζώτου: | ≤ -40°C (ατμοσφαιρική πίεση) | Ηλεκτρική παροχή ελέγχου: | 0.2kw 220v 50Hz |
Επισημαίνω: | γεννήτρια αζώτου τύπου psa,γεννήτρια αερίου PSA,γεννήτρια PSA αζώτου |

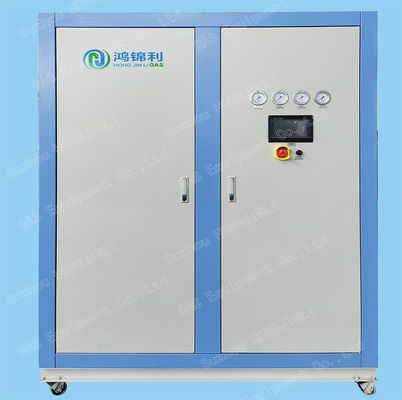

Κουτί PSA γεννήτρια αζώτου
Περιγραφή
Η ροή της διαδικασίας μιας γεννήτριας αζώτου περιλαμβάνει συνήθως αρκετά βήματα, το καθένα από τα οποία συμβάλλει στην παραγωγή αζώτου.
Συμπίεση αέρα: Το πρώτο βήμα περιλαμβάνει τη συμπίεση ατμοσφαιρικού αέρα.Η συμπίεση αυξάνει την πίεση του αέρα σε επιθυμητό επίπεδο, συνήθως μεταξύ 7 και 10 ατμόσφαιρες.
Ψύξη αέρα: Ο συμπιεσμένος αέρας εισέρχεται στη συνέχεια στο σύστημα ψύξης, το οποίο αποτελείται από ανταλλακτές θερμότητας και συμπυκνωτές.ένα μέρος της υγρασίας που υπάρχει στον αέρα συμπυκνώνεται σε υγρή μορφή, η οποία απομακρύνεται μέσω συστήματος αποχέτευσης.
Καθαρισμός αέρα: Ο ψυγμένος αέρας εισέρχεται στο στάδιο καθαρισμού, συχνά με τη χρήση μοριακού φίλτρου.Το μοριακό άψυγμα είναι ένα υλικό προσρόφησης με συγκεκριμένα μεγέθη πόρων που επιλεκτικά προσρροφά οξυγόνοΗ διαδικασία αυτή απομακρύνει το οξυγόνο και άλλες ακαθαρσίες, αυξάνοντας την καθαρότητα του αέρια του αζώτου.
Συμπίεση αζώτου: Το καθαρισμένο αέριο αζώτου συμπιέζεται στη συνέχεια στην επιθυμητή πίεση λειτουργίας με χρήση συμπυκνωτή βίδες ή φυγόκεντρου συμπυκνωτή.Η συμπίεση αυξάνει την πίεση του αζώτου για περαιτέρω επεξεργασία, αποθήκευση ή μεταφορά.
Αποθήκευση και διανομή: Το συμπιεσμένο αέριο αζώτου αποθηκεύεται και διανέμεται μέσω δεξαμενών αποθήκευσης ή ενός συστήματος αγωγών.ενώ οι αγωγοί επιτρέπουν την παροχή αζώτου σε ειδικό εξοπλισμό ή εφαρμογές.
Αυτά τα βήματα συγκεντρώνονται για να σχηματίσουν τη βασική ροή της διαδικασίας μιας γεννήτριας αζώτου.η γεννήτρια μπορεί να εξάγει και να παράγει αέριο αζώτου υψηλής καθαρότητας για διάφορους βιομηχανικούς σκοπούς και εφαρμογές.
Η γεννήτρια αζώτου με προσρόφηση κυματισμού πίεσης (PSA) λειτουργεί με βάση την αρχή της επιλεκτικής προσρόφησης αερίων με χρήση προσρόφησης υλικών.Εδώ είναι μια περιγραφή της αρχής λειτουργίας ενός PSA Generator Αζώτου:
Απορρόφηση: Η διαδικασία ξεκινά με τον καταπιεσμένο αέρα να κατευθύνεται σε ένα δοχείο απορρόφησης που περιέχει ένα στρώμα απορροφητικού υλικού, συνήθως μοριακό φίλτρο άνθρακα (CMS).Το υλικό προσρόφησης έχει υψηλή συγγένεια με το οξυγόνο, υδρατμών και άλλων ακαθαρσιών που υπάρχουν στον αέρα.
Επιλεκτική προσρόφηση: Υπό υψηλή πίεση, το προσρόφημα υλικό προσρροφά επιλεκτικά οξυγόνο και άλλες προσμείξεις επιτρέποντας την διέλευση του αζώτου.Αυτό οφείλεται στη διαφορά στις ικανότητες προσρόφησης και τις συγγένειες του υλικού προσρόφησης για διαφορετικά αέρια.Ως αποτέλεσμα, το ρεύμα αερίου πλούσιο σε άζωτο βγαίνει από το δοχείο και συλλέγεται για περαιτέρω επεξεργασία.
Καθαρισμός: Μόλις το κρεβάτι προσρόφησης κορεσθεί με οξυγόνο και ακαθαρσίες, η πίεση απελευθερώνεται και το αγγείο περνά μια φάση καθαρισμού.ένα μέρος του προηγουμένως συμπιεσμένου αέρα εκτρέπεται προς την πλευρά καθαρισμού του δοχείουΤο ρεύμα αερίου καθαρισμού, πλούσιο σε οξυγόνο και ακαθαρσίες, εκπέμπεται έξω από το σύστημα, αφαιρώντας τα από το κρεβάτι προσρόφησης.
Αντιστροφή προσρόφησης: Η διαδικασία συνεχίζεται με την εναλλαγή της ροής του συμπιεσμένου αέρα μεταξύ δύο αγγείων προσρόφησης.το άλλο αγγείο υποβάλλεται στη φάση καθαρισμούΑυτή η κυκλική λειτουργία εξασφαλίζει συνεχή προμήθεια αζώτου.
Σύστημα ελέγχου: Ο γεννήτης αζώτου PSA ελέγχεται από προγραμματιζόμενο λογικό ελεγκτή (PLC) ή παρόμοιο σύστημα.διασφάλιση της κατάλληλης προσρόφησης, εκκαθάριση και αλλαγή κύκλων.
Επαναλαμβάνοντας τους κύκλους απορρόφησης, καθαρισμού και εναλλαγής,ο γεννήτης αζώτου PSA μπορεί να παράγει με συνέπεια ροή αζώτου υψηλής καθαρότητας με επιλεκτική προσρόφηση οξυγόνου και προσμείξεων από συμπιεσμένο αέραΤο αέριο αζώτου που παράγεται μπορεί να χρησιμοποιηθεί σε διάφορες βιομηχανίες και εφαρμογές όπου απαιτείται αξιόπιστη και επί τόπου προμήθεια αζώτου.
Προδιαγραφές
Κουτί PSA γεννήτρια αζώτου
Δυνατότητα αζώτου: 1 ~ 100Nm3/h
Καθαρότητα αζώτου: 95%-99,999%
Πίεση αζώτου: 0,5-0,8Mpa ((αύξηση για υψηλή πίεση) Σημείο δροσιάς αζώτου: ≤-40°C ((Πίεση ατμόσφαιρας)
Ηλεκτρική τροφοδοσία ελέγχου: 0.2kw 220v 50Hz
