Υψηλής πίεσης σύστημα παραγωγής αζώτου

Γεννήτρια αζώτου PSA

Περιγραφή

Αρκετοί παράγοντες επηρεάζουν τα επιτεύξιμα επίπεδα καθαρότητας των γεννήτριων αζώτου PSA (απορρόφηση υπό πίεση).

Υλικό προσρόφησης: Η επιλογή υλικού προσρόφησης, όπως μοριακό φίλτρο άνθρακα (CMS) ή ζεόλιθος, διαδραματίζει κρίσιμο ρόλο στον καθορισμό των επιτεύξιμων επιπέδων καθαρότητας.Διαφορετικά υλικά προσρόφησης έχουν διαφορετικές ικανότητες προσρόφησης και επιλεκτικότητα για οξυγόνο και άλλες προσμείξειςΤα αδιαφορετικά με υψηλότερη επιλεκτικότητα για οξυγόνο θα οδηγήσουν σε υψηλότερη καθαρότητα της παραγωγής αζώτου.

Χρόνοι προσρόφησης και απορρόφησης: Η διάρκεια των φάσεων προσρόφησης και απορρόφησης εντός του κύκλου PSA επηρεάζει την απόδοση διαχωρισμού και, ως εκ τούτου, τα επίπεδα καθαρότητας.Οι μεγαλύτεροι χρόνοι απορρόφησης επιτρέπουν την πιο ενδελεχή αφαίρεση των προσμείξεωνΩστόσο, οι μεγαλύτεροι χρόνοι κύκλου μπορούν να μειώσουν το συνολικό ποσοστό παραγωγής αζώτου.

Ανώτερες πιέσεις λειτουργίας γενικά αυξάνουν την ικανότητα προσρόφησης του υλικού προσρόφησης,Ωστόσο, υψηλότερες πιέσεις μπορεί να απαιτούν περισσότερη ενέργεια για συμπίεση.

Ταχύτητες ροής: Οι ταχύτητες ροής του συμπιεσμένου αέρα και των ροών αζώτου επηρεάζουν το χρόνο επαφής μεταξύ του αερίου και του υλικού προσρόφησης.Πρέπει να καθοριστούν βέλτιστες ταχύτητες ροής για να εξασφαλιστεί επαρκής χρόνος επαφής για αποτελεσματική προσρόφηση και απορρόφηση., γεγονός που επηρεάζει τα επιτευχθέντα επίπεδα καθαρότητας.

Αριθμός κρεβατιών προσρόφησης: Οι γεννήτριες αζώτου PSA μπορούν να σχεδιαστούν με πολλαπλές παράλληλες κρεβατιές προσρόφησης.Η αύξηση του αριθμού των κρεβατιών προσρόφησης βελτιώνει τη διαδικασία καθαρισμού παρέχοντας μεγαλύτερη ικανότητα προσρόφησης και επιτρέποντας συνεχή λειτουργίαΤα πολλαπλά στρώματα προσφέρουν επίσης ευελιξία για την αναγέννηση του υλικού απορρόφησης χωρίς διακοπή της παραγωγής αζώτου, οδηγώντας σε υψηλότερα επίπεδα καθαρότητας.

Σχεδιασμός και έλεγχος συστήματος: Ο συνολικός σχεδιασμός και το σύστημα ελέγχου της γεννήτριας αζώτου PSA διαδραματίζουν σημαντικό ρόλο στην επίτευξη των επιθυμητών επιπέδων καθαρότητας.ακριβής έλεγχος πίεσης, και ο ακριβής χρόνος κύκλου εξασφαλίζουν αποτελεσματικό διαχωρισμό και μεγιστοποιούν την καθαρότητα του αζώτου.

Συγκεντρώσεις ρύπων στο αέριο τροφοδοσίας: Οι αρχικές συγκεντρώσεις ρύπων στο αέριο τροφοδοσίας συμπιεσμένου αέρα μπορούν να επηρεάσουν τα επιτεύξιμα επίπεδα καθαρότητας.Οι υψηλότερες αρχικές συγκεντρώσεις προσμείξεων μπορεί να απαιτούν μεγαλύτερη ικανότητα προσρόφησης και μεγαλύτερους χρόνους κύκλου για την επίτευξη της επιθυμητής καθαρότητας..

Είναι σημαντικό να σημειωθεί ότι τα επιτεύξιμα επίπεδα καθαρότητας επηρεάζονται επίσης από τις ειδικές απαιτήσεις της εφαρμογής.Το επίπεδο καθαρότητας που απαιτείται για μια συγκεκριμένη εφαρμογή θα καθορίσει τις σχεδιαστικές σκέψεις και τη βελτιστοποίηση της γεννήτριας αζώτου PSA ώστε να ανταποκρίνεται στις εν λόγω απαιτήσειςΗ διαβούλευση με τους κατασκευαστές ή τους προμηθευτές μπορεί να παρέχει καθοδήγηση σχετικά με τις δυνατότητες του συστήματος και να βοηθήσει στον καθορισμό της βέλτιστης διαμόρφωσης για την επίτευξη των επιθυμητών επιπέδων καθαρότητας.

Η λειτουργία ενός PSA (Pressure Swing Adsorption) Generator Αζώτου περιλαμβάνει δύο βασικές φάσεις: τη φάση προσρόφησης και τη φάση απορρόφησης.

Φάση προσρόφησης:
Κατά τη διάρκεια της φάσης προσρόφησης, συμπιεσμένος αέρας που περιέχει ακαθαρσίες, κυρίως οξυγόνο, εισέρχεται στον γεννήτη αζώτου PSA.Ο αέρας περνά μέσα από ένα ή περισσότερα στρώματα προσρόφησης γεμάτα με ειδικό υλικό προσρόφησης, όπως το μοριακό έλαιο άνθρακα (CMS) ή ο ζεόλιθος.
Καθώς ο αέρας ρέει μέσα από το στρώμα προσρόφησης, το υλικό προσρόφησης προσρροφά επιλεκτικά τα μόρια οξυγόνου ενώ επιτρέπει στα μόρια αζώτου να περάσουν.Ο διαχωρισμός αυτός βασίζεται στη διαφορά στις συγγένειες απορρόφησης μεταξύ οξυγόνου και αζώτου στην επιφάνεια του απορροφητικού υλικού..

Το στρώμα απορρόφησης παγιδεύει τα μόρια οξυγόνου, καθαρίζοντας αποτελεσματικά το ρεύμα αέρα.βγαίνει από το κρεβάτι προσρόφησης (s) και συλλέγεται ως προϊόν καθαρισμένου αζώτου.

Φάση απορρόφησης:
Μετά τη φάση προσρόφησης, το προσρόφημα υλικό στο στρώμα κορεσμένο με οξυγόνο και άλλες προσμείξεις.το υλικό πρόσφυσης πρέπει να αναγεννηθεί με την αφαίρεση των παγιδευμένων προσμείξεων.
Η φάση απορρόφησης περιλαμβάνει τη μείωση της πίεσης στο στρώμα προσρόφησης για την απελευθέρωση των προσρόφητων προσμείξεων.Αυτή η μείωση της πίεσης προκαλεί την απορρόφηση από το υλικό του απορρόφησης των παγιδευμένων μορίων οξυγόνου.

Για να διευκολυνθεί η διαδικασία απορρόφησης, ένα μέρος του καθαρισμένου προϊόντος αζώτου ή ένα ξεχωριστό αέριο καθαρισμού ανακατευθύνεται μέσω του στρώματος (s) προς την αντίθετη κατεύθυνση της φάσης απορρόφησης.Αυτό το αέριο καθαρισμού μεταφέρει μακριά τις απορροφημένες ακαθαρσίες., επιτρέποντάς τους να εξαφανιστούν από το σύστημα.

Όταν ολοκληρωθεί η φάση απορρόφησης, η πίεση αποκαθίσταται στο κρεβάτι προσρόφησης για τον επόμενο κύκλο προσρόφησης και η διαδικασία επαναλαμβάνεται.

Οι φάσεις προσρόφησης και απορρόφησης εναλλάσσονται κυκλικά, με ένα ή περισσότερα στρώματα προσρόφησης να λειτουργούν στη φάση προσρόφησης ενώ τα άλλα βρίσκονται στη φάση απορρόφησης.Αυτός ο κύκλος επιτρέπει τη συνεχή παραγωγή αζώτου χωρίς διακοπές, διασφαλίζοντας συνεχή προμήθεια καθαρισμένου αζώτου.

Η διάρκεια κάθε φάσης, τα επίπεδα πίεσης, τα ποσοστά ροής και ο αριθμός των κρεβατιών προσρόφησης ελέγχονται και βελτιστοποιούνται με βάση τον ειδικό σχεδιασμό και τις απαιτήσεις του γεννήτρου αζώτου PSA.

Συνολικά, οι φάσεις προσρόφησης και απορρόφησης σε γεννήτρια αζώτου PSA επιτρέπουν την επιλεκτική αφαίρεση οξυγόνου και προσμείξεων από τον συμπιεσμένο αέρα,που οδηγεί στην παραγωγή αέριας αζώτου υψηλής καθαρότητας.

Προδιαγραφές

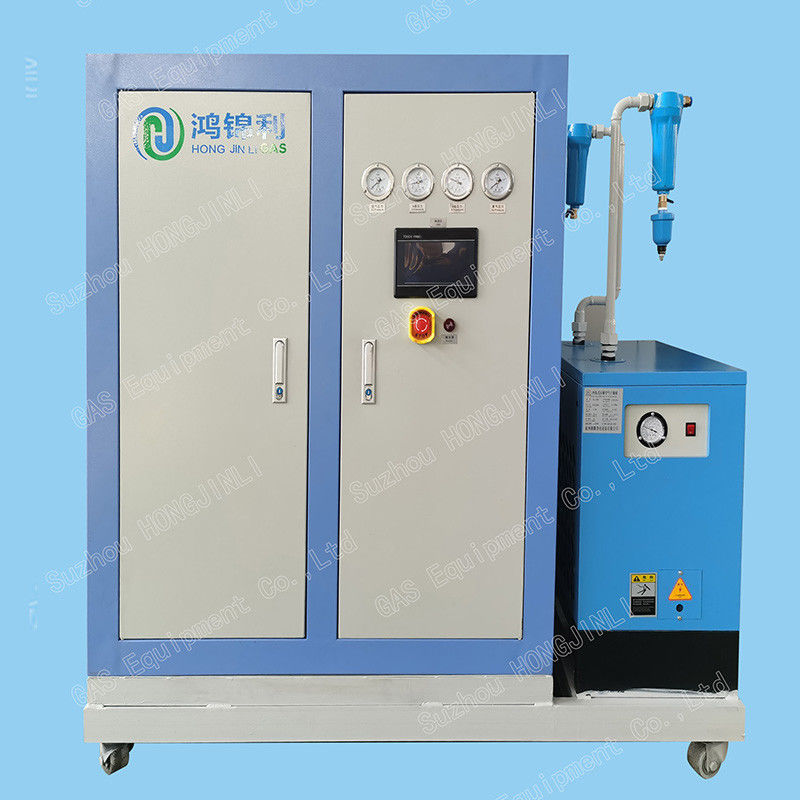

Κουτί PSA γεννήτρια αζώτου

Δυνατότητα αζώτου: 1 ~ 100Nm3/h
Καθαρότητα αζώτου: 95%-99,999%
Πίεση αζώτου: 0,5-0,8Mpa ((αύξηση για υψηλή πίεση) Σημείο δροσιάς αζώτου: ≤-40°C ((Πίεση ατμόσφαιρας)
Ηλεκτρική τροφοδοσία ελέγχου: 0.2kw 220v 50Hz
