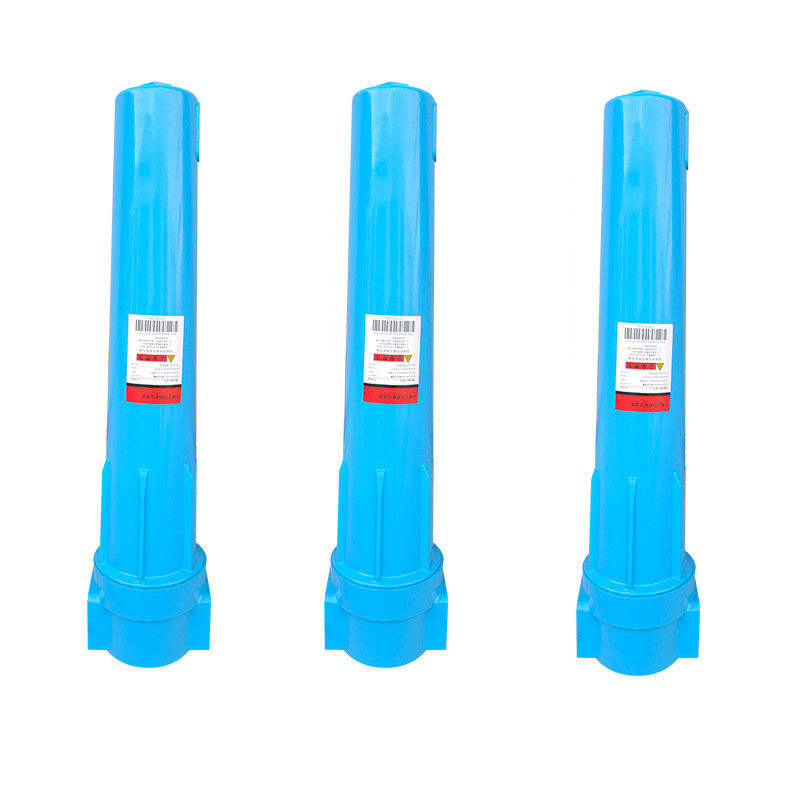

Φίλτρο ακρίβειας απομάκρυνσης ελαίου
Περιγραφή
Συνθήκες εργασίας και τεχνικοί δείκτες
Μέγιστη εργασιακή πίεση: < 1,6 MPa
Συνιστώμενη μέγιστη θερμοκρασία λειτουργίας: < 66 °C
Συνιστώμενη ελάχιστη θερμοκρασία λειτουργίας: < 1,5 °C
| Τεχνικές παραμέτρους φίλτρων ακριβείας απομάκρυνσης ελαίου | |||||||
| Μοντέλο | Διάμετρος σωλήνα αέρα | Δυνατότητα επεξεργασίας αέρα ((m3/min) | Μέγεθος (mm) Α H H1 | Βάρος ((kg) | Στοιχείο φίλτρου/ποσότητα | ||
| Διασύνδεση με νήματα | |||||||
| BF0005(G) | DN20 ((G3⁄4") | 0.8 | 100 | 270 | 26 | 1.1 | BE0005 |
| BFO010(G) | DN20(G33⁄4*) | 1.8 | 100 | 270 | 26 | 1.4 | BE0010 |
| BF0020(G) | DN25(G1") | 2.8 | 100 | 270 | 26 | 1.5 | BE0020 |
| BF0030(G) | DN25(G1") | 3.8 | 115 | 340 | 40 | 2.6 | BE0030 |
| BF0040(G) | DN40(G11⁄2*) | 5.5 | 115 | 380 | 40 | 3.3 | BE0040 |
| BF0060(G) | DN40(G11⁄2*) | 6.8 | 115 | 380 | 40 | 3.5 | BE0060 |
| BF0080(G) | DN50(G2*) | 8.8 | 135 | 690 | 50 | 4.5 | BE0080 |
| BF0100(G) | DN50(G2") | 11.5 | 135 | 690 | 50 | 4.8 | BE0100 |
| BF0120(G) | DN65(G21⁄2*) | 14 | 160 | 870 | 65 | 10 | BE0120 |
| BF0150(G) | DN65(G21⁄2*) | 19 | 160 | 870 | 65 | 12 | BE0150 |
| BF0250(G) | DN80(G3) | 28.5 | 220 | 790 | 184 | 17 | BE0250 |
| Διασύνδεση φλάντζης | |||||||
| BF0300(F) | DN80(F3) | 35 | 400 | 1036 | 170 | 48 | BE0300 |
| BF0400(F) | DN100(F4) | 45 | 459 | 1076 | 170 | 51 | BE0400 |
| BF0500(F) | DN100(F4) | 55 | 565 | 860 | 670 | 68 | BE0250X2 |
| BF0600(F) | DN125(F5) | 65 | 565 | 1150 | 965 | 120 | BE0300X2 |
| BF0800(F) | DN150(F6) | 85 | 570 | 960 | 817 | 130 | BE0400X2 |
| BF1000(F) | DN150(F6) | 105 | 570 | 1250 | 993 | Β0300X3 | |
| BF1200(F) | DN200(F8) | 120 | 670 | 1010 | 820 | BE0400X3 | |
| BF1400 ((F) | DN200(F8) | 140 | 670 | 1045 | 895 | Β0300X4 | |
| BF1600(F) | DN200(F8) | 160 | 670 | 1226 | 1036 | BE0400X4 | |
| BF2000 ((F) | DN250(F10) | 200 | 800 | 1366 | 1128 | BE0400X5 | |
| BF2500 ((F) | DN250(F10) | 250 | 800 | 1420 | 1178 | BE0400X6 | |
| BF3000(F) | DN300(F12) | 300 | 950 | 1268 | 996 | BE0400X7 | |
| BF3600(F) | DN300(F12) | 360 | 950 | 1500 | 1220 | BE0400X8 | |
| Οι συντελεστές διόρθωσης υπό άλλες πιέσεις παρουσιάζονται κατωτέρω: | |||||||||||
| Εργασιακή πίεση | 1 | 2 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 17 | 20 |
| Συντελεστής πίεσης | 0.38 | 0.53 | 0.65 | 0.85 | 1 | 1.13 | 1.25 | 1.36 | 1.46 | 1.56 | 1.7 |
Αρχή διήθησης αέρα
Η διήθηση αερίων και υγρών λειτουργεί με εντελώς διαφορετικές αρχές, καθώς τα σωματίδια συμπεριφέρονται σημαντικά διαφορετικά στον αέρα και στο υγρό.και το κλειδί για την αποτελεσματική διήθηση του αέρα βρίσκεται σε τρεις βασικές αρχές διήθησης:
1. "Απευθείας αιχμαλωσία" μεγαλύτερων και βαρύτερων σωματιδίων που κινούνται σε ευθεία γραμμή·
2. "Ινερτική σύγκρουση" χρησιμοποιείται για τη συλλογή σωματιδίων που είναι μικρότερα, ελαφρύτερα και αλλάζουν ελαφρώς κατεύθυνση με την ροή του αέρα.
3Όταν τα σωματίδια χτυπήσουν τη ίνα, προσελκύονται σταθερά από τις δυνάμεις του Βαν ντερ Γουάλς.ηλεκτροστατική έλξη και αναρρόφηση κενούΣύμφωνα με έρευνες, για τη διήθηση αέρα τύπου βάθους, εφόσον μπορεί να φιλτράρει πλήρως σωματίδια μεγέθους 0,03 μm, μπορεί να φιλτράρει σωματίδια μεγέθους 0,01 μm.
Αρχή διήθησης αέρα
Η διήθηση αερίων και υγρών λειτουργεί με εντελώς διαφορετικές αρχές, καθώς τα σωματίδια συμπεριφέρονται σημαντικά διαφορετικά στον αέρα και στο υγρό.και το κλειδί για την αποτελεσματική διήθηση του αέρα βρίσκεται σε τρεις βασικές αρχές διήθησης:
1. "Απευθείας αιχμαλωσία" μεγαλύτερων και βαρύτερων σωματιδίων που κινούνται σε ευθεία γραμμή·
2. "Ινερτική σύγκρουση" χρησιμοποιείται για τη συλλογή σωματιδίων που είναι μικρότερα, ελαφρύτερα και αλλάζουν ελαφρώς κατεύθυνση με την ροή του αέρα.
3Όταν τα σωματίδια χτυπήσουν τη ίνα, προσελκύονται σταθερά από τις δυνάμεις του Βαν ντερ Γουάλς.ηλεκτροστατική έλξη και αναρρόφηση κενούΣύμφωνα με έρευνες, για τη διήθηση αέρα τύπου βάθους, εφόσον μπορεί να φιλτράρει πλήρως σωματίδια μεγέθους 0,03 μm, μπορεί να φιλτράρει σωματίδια μεγέθους 0,01 μm.
