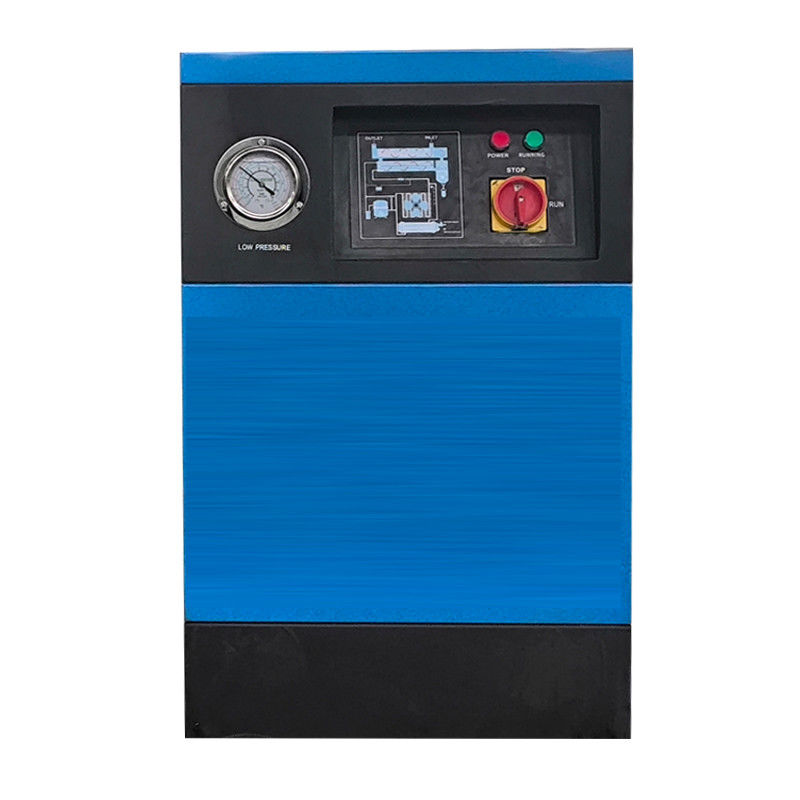

στεγνωτήρας κατά ψύξη
| ψυγείο στεγνωτήρα (τύπος ψύξης με νερό) Τεχνικές παραμέτρους | |||||||
| Σχήμα | Επεξεργασία αέρα ((m3/min) | Δύναμη συμπιεστή (HP) | Ηλεκτρική τροφοδοσία ((V/50Hz) | Όγκος νερού ψύξης ((m2/h) | Διάμετρος σωλήνα αέρα | Μέγεθος ((μήκος x πλάτος x ύψος mm) | Βάρος ((Kg) |
| BL0120W | 14 | 3 | 380 | 2.8 | DN65 ((G21⁄2") | 700X1000X1000 | 160 |
| BL0150W | 16 | 4 | 380 | 3 | DN65 ((G21⁄2") | 800X1000X1000 | 165 |
| BL0200W | 22.8 | 5 | 380 | 3.5 | DN80(F3) | 700X1450X1160 | 250 |
| BL0250W | 28.5 | 6 | 380 | 4 | DN80(F3) | 700X1450X1160 | 300 |
| BL0300W | 35 | 8 | 380 | 5 | DN80(F3) | 1800X1000X1360 | 400 |
| BL0400W | 45 | 10 | 380 | 7 | DN100(F4) | 2000X1000X1360 | 500 |
| BL0500W | 55 | 12.5 | 380 | 9 | DN100(F4) | 2200X1100X1480 | 600 |
| BL0600W | 65 | 15 | 380 | 10 | DN125(F5) | 2200X1100X1480 | 700 |
| BL0800W | 85 | 20 | 380 | 12 | DN150(F6) | 2300X1300X1880 | 900 |
| BL1000W | 105 | 25 | 380 | 14 | DN150(F6) | 2400X1300X2100 | 1100 |
| BL1200W | 120 | 30 | 380 | 16 | DN200(F8) | 2600X1800X2500 | 1500 |
| BL1600W | 160 | 40 | 380 | 18 | DN200(F8) | 2800X2000X2600 | 1650 |
| BL2000W | 200 | 50 | 380 | 24 | DN250(F10) | 3400X2100X2700 | 2000 |
| BL2500W | 250 | 60 | 380 | 24 | DN250(F10) | 3800X2100X2800 | 2600 |
| BL3000W | 300 | 70 | 380 | 35 | DN300(F12) | 4000X2100X2900 | 3500 |
| BL3600W | 360 | 80 | 380 | 40 | DN300(F12) | 4200X2100X3000 | 4500 |
| ψυγείο στεγνωτήρα (τύπος ψύξης με αέρα) Τεχνικές παραμέτρους | ||||||
| Σχήμα | Επεξεργασία αέρα ((m3/min) | Δύναμη συμπιεστή (HP) | Ηλεκτρική τροφοδοσία ((V/50Hz) | Διάμετρος σωλήνα αέρα | Μέγεθος ((μήκος x πλάτος x ύψος mm) | Βάρος ((Kg) |
| BL0005 | 0.8 | 0.25 | 220 | DN20(G33⁄44") | 400X800X640 | 50 |
| BL0010 | 1.8 | 0.35 | 220 | DN20 ((G3⁄44") | 400X800X640 | 55 |
| BL0020 | 2.8 | 0.5 | 220 | DN25(G1") | 400X800X780 | 65 |
| BL0030 | 3.8 | 0.75 | 220 | DN25(G1") | 400X800X780 | 68 |
| BL0040 | 5.5 | 1.25 | 220 | DN40(G11⁄2*) | 500X860X880 | 90 |
| BL0060 | 6.8 | 1.5 | 220 | DN40(G11⁄2*) | 500X860X880 | 95 |
| BL0080 | 8.8 | 2 | 220 | DN50(G2") | 700X900X1000 | 130 |
| BL0100 | 11.5 | 2.5 | 220 | DN50(G2") | 700X900X1000 | 135 |
| BL0120 | 14 | 3 | 380 | DN65 ((G21⁄2") | 700X1000X1000 | 160 |
| BL0150 | 16 | 380 | 4 | DN65(G21⁄2*) | 800X1000X1000 | 165 |
| BL0200 | 22.8 | 5 | 380 | DN80(F3) | 700X1450X1160 | 250 |
| BL0250 | 28.5 | 6 | 380 | DN80(F3) | 700X1450X1160 | 300 |
| BL0300 | 35 | 8 | 380 | DN80(F3) | 1800X1000X1360 | 400 |
| BL0400 | 45 | 10 | 380 | DN100(F4) | 2000X1000X1360 | 500 |
| BL0500 | 55 | 12.5 | 380 | DN100(F4) | 2200X1100X1480 |
600 |
ροή αέρα
Ο συμπιεσμένος αέρας εισέρχεται στον προψύκτη (1) από την είσοδο αέρα για προκαταρκτική ψύξη, ρέει στο σύστημα ψύξης (2) στον εξατμιστήρα και συνεχίζει να ψύχεται από το σύστημα ψύξης.Ο ψυγμένος συμπιεσμένος αέρας περνά από τον διαχωριστή νερού συμπύκνωσης (3) και το νερό συμπύκνωσης αποστράγγεται αυτόματαΟ συμπιεσμένος αέρας που ψύχεται από το στεγνωτήριο επιστρέφει στον εναλλάκτη θερμότητας (1) για ανάκτηση θερμοκρασίας και αποχωρεί από το ψυγείο μέσω της έξοδος αέρα.
Συστήματα ψύξης
Το ψυκτικό είναι σε υγρή κατάσταση υψηλής θερμοκρασίας μετά τη διέλευση του ψυκτικού συμπιεστή (6).Το υγρό ψυκτικό υλικό υψηλής θερμοκρασίας και υψηλής πίεσης ψύχεται από τον συμπυκνωτή (ψυγμένο με αέρα ή με νερό) και στη συνέχεια γίνεται ψυκτικό υλικό μεσαίας θερμοκρασίας. Περνά μέσα από το φίλτρο ξήρανσης (9) για να αφαιρέσει τις ακαθαρσίες.το ψυκτικό περνά από την βαλβίδα διεύρυνσης ή τον τριχοειδή σωλήνα (10) και μετατρέπεται σε μικτή κατάσταση αερίου-ρευστότητας χαμηλής θερμοκρασίας και χαμηλής πίεσης· τελικά εισέρχεται στον ατμιστήρα (2) για να ανταλλάσσει θερμότητα με τον θερμό συμπιεσμένο αέρα, ολοκληρώνει την εργασία ψύξης και επιστρέφει στον συμπιεστή ψύξης (6) Εκτελεί κυκλική εργασία.
